產品詳情
膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。
精度等級 | 測量范圍 pa | 結構特點 | 接頭螺紋 |
2.5 | 正壓 0~1000 1600 2500 | 徑向 | M20×1.5 |
軸向帶前邊 | M20×1.5 |
■ 結構原理
膜盒壓力表由測量系統(tǒng)(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

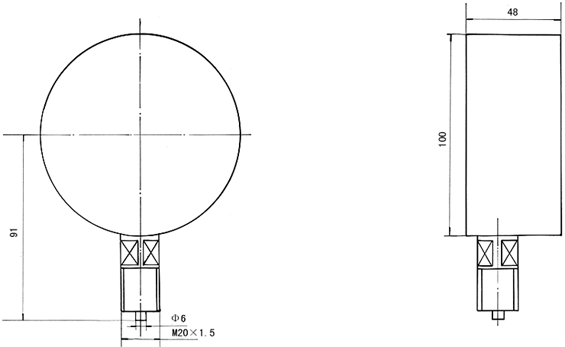

膜盒壓力表外形尺寸
膜盒壓力表外形尺寸
